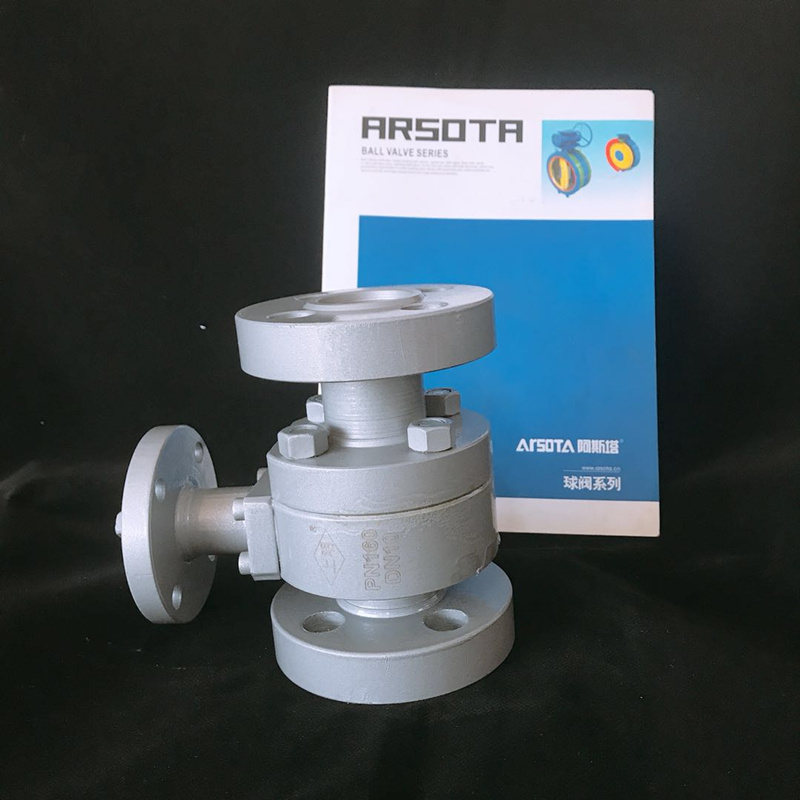

上明牌供应手动高压二段式法兰球阀，高压法兰球阀 锻造高压球阀

如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 上明牌供应手动高压二段式法兰球阀，高压法兰球阀 锻造高压球阀
产品型号: Q41N
产品展商: ARSOTA
产品文档: 无相关文档
简单介绍

应用规范 1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。 2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。精小型三段式球阀,三段式球阀,精小型球阀。


上明牌供应手动高压二段式法兰球阀，高压法兰球阀 锻造高压球阀  的详细介绍

一、产品[精小型三段式球阀]的详细资料：

产品型号：Q41N-160P
产品名称：精小型三段式球阀
产品特点：应用规范 1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。
2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。
3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。精小型三段式球阀,三段式球阀,精小型球阀。
尺寸图

二、Q11H型主要外形尺寸和连接尺寸：

公称通径 尺寸（mm）
L H D D1
10 90 76 32 3/8
15 90 76 32 1/2
20 100 81 38 3/4
25 115 92 45 1
32 130 114 55 11/4
40 150 125 65 11/2
50 170 144 75 2

注：对焊和承插式结构长度与内螺纹式长度相同

三、Q41H型主要外表尺寸和连接尺寸：

公称通径 尺寸（mm）
L d1 L1 D D1 D2 b Z-Φd H
mm in 全通径FP 缩径RP 全通径FP 缩径RP 全通径FP 缩径RP QA41 QA341 QA641 QA941
15 1/2″ 130 - 15 - - - 95 65 45 14 4-14 62 - 200 -
20 3/4″ 140 - 20 - - - 105 75 55 14 4-14 68 - 204 -
25 1″ 150 - 25 - - - 115 85 65 14 4-14 75 - 215 360
32 11/4″ 165 - 32 - - - 135 100 78 16 4-14 85 - 240 390
40 11/2″ 182 - 40 - - - 145 110 85 16 4-18 95 - 264 395
50 2″ 200 - 50 - - - 160 125 100 16 4-18 110 - 360 472
65 21/2″ 220 - 65 - - - 180 145 120 18 4-18 130 - 379 530
80 3″ 250 283 80 65 - - 195 160 135 20 4-18 155 - 452 580
100 4″ 280 305 100 80 - - 215 180 155 20 8-18 180 320 479 630
125 5″ 320 381 125 100 - - 245 210 185 22 8-18 250 380 646 710
150 6″ 360 403 150 125 - - 280 240 210 24 8-23 275 400 666 670
200 8″ 400 419 200 150 - - 335 295 265 26 12-23 330 450 615 825

注：其中三段式精铸硬密封内螺纹球阀结构尺寸与软密封三片式球阀相同。
