气动单座调节阀

如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 气动单座调节阀
产品型号: HW-450
产品展商: 其它品牌
产品文档: 无相关文档
简单介绍

HW-450型气动单座调节阀，是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性**，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于**控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。


气动单座调节阀  的详细介绍
动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
    本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、**的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
　　产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。

主要零件材料
零件名称
材料
温度范围
阀体上阀盖
HT200
-20～200℃
ZG230-450
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
ZG0Cr18Ni12Mo2Ti
-250～550℃
阀芯、阀座
1Cr18Ni9
-250～550℃
0Cr18Ni12Mo2Ti
-250～550℃
填 料
聚四氟乙烯
-40～200℃
膜 片
丁晴橡胶夹增强涤沦织物

压缩弹簧
60Si2Mn

膜 盖
A3

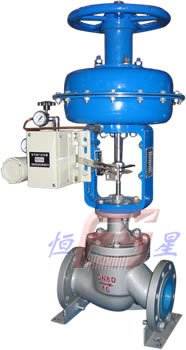

气动单座调节阀
带顶装手轮机构 反作用式

主要技术参数和性能指标

调节机构主要技术参数
公称通径mm
20
25
40
50
65
80
100
150
200
250
300
350
400
阀座直径mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
可与本公司
商洽生产





额定流量
系数Kv
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
900
1440
公称压力MPa
0.6   1.6   4.0   6.4
行程mm
10
16
25
40
60
100

流量特性
直线、等百分比、快开型
介质温度℃
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质
PN
(MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式
直通单座铸造球型阀
阀芯材质
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式
普通式(常温型)、热片式(中温型)、低温型
可调比R
50:1
气源接头
M16×1.5
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。

执行机构主要技术参数
型号
ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
ZHA-56
ZHB-56
有效面积cm2
350
350
560
900
1600
行程mm
16
25
40
60
100
弹簧范围KPa
20～100(标准):40～200;
80～240; 20～60; 60～100
气动单座调节阀
带侧装手动机构 正作用式

性能指标
项目
指标值
项目
指标值
基本误差%
不带定位器
±5.0
始
终
点
偏
差
%
气关
不带定位器
始点
±5.0
带定位器
±1.0
终点
±2.5
回差%
不带定位器
≤3.0
带定位器
始点
±1.0
终点
±1.0
带定位器
≤1.0
气开
不带定位器
始点
±2.5
终点
±5.0
死区%
不带定位器
≤3.0
带定位器
始点
±1.0
终点
±1.0
带定位器
≤0.4
允许泄漏量L/h
1×10-4×阀额定容量
额定行程偏差%
±2.5
注：本产品执行GB/T4213-92国家标准。

允许压差 MPa
开关方式
执行机构型号
弹簧范围KPa
气源压力KPa
需要附件
公称通径(阀座直径)mm
25
25
40
50
65
80
100
150
200
250
300
(10)
(12)
(15)
(20)
(32)
(40)
(125)
(150)
气

关

ZHA
-22
20～100
20～100
40～200
140
250
140
P
P
P或R
6.4
6.4
6.4
5.94
6.4
6.4
3.34
6.4
6.4
3.34
6.4
6.4
2.14
6.4
6.4
　

　

　

　

　

　

　

　

　



ZHA
-23
20～100
20～100
40～200
140
250
400
P
P
P或R
　

　

　

　

　

1.31
6.09
6.4
0.84
3.9
5.26
0.53
2.5
3.39
　

　

　

　

　

　



ZHA
-34
20～100
20～100
40～200
140
250
400
P
P
P或R
　

　

　

　

　

　

　

　

0.51
2.36
3.21
0.33
1.56
2.12
0.21
1.0
1.35
　

　

　



ZHA
-45
20～100
20～100
40～200
140
250
400
P
P
P或R
　

　

　

　

　

　

　

　

　

　

　

0.22
1.02
1.39
0.15
0.71
0.97
0.08
0.40
0.54


ZHA
-56
20～100
20～100
40～200
140
250
400
P
P
P或R














0.06
0.37
0.51
0.04
0.25
0.36
气

开

ZHB
-22
20～100
40～200
80～240
140
250
400
P
P或R
P
4.46
6.4
6.4
3.09
6.4
6.4
1.98
5.94
6.4
1.11
3.34
6.4
0.71
2.14
4.99
　

　

　

　

　

　

　

　

　



ZHB
-23
20～100
40～200
80～240
140
250
400
P
P或R
P
　

　

　

　

　

0.44
1.37
3.05
0.28
0.84
1.95
0.18
0.53
1.25
　

　

　

　

　

　



ZHB
-34
20～100
40～200
80～240
140
250
400
P
P或R
P
　

　

　

　

　

　

　

　

0.17
0.51
1.18
0.11
0.33
0.78
0.07
0.21
0.5
　

　

　



ZHB
-45
20～100
40～200
80～240
140
250
400
P
P或R
P
　

　

　

　

　

　

　

　

　

　

　

0.07
0.22
0.51
0.05
0.15
0.35
0.028
0.08
0.20



ZHA
-56
20～100
20～100
40～200
140
250
400
P
P
P或R














0.03
0.09
0.20
0.02
0.06
0.14
注：1)P-阀门定位器;R-压力继动器;
   2)允许压差为阀关闭P2=0状态下,P的*大值;
   3)如果允许压差不清楚或*大工作压差超出列表范围请与我们联系。

可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

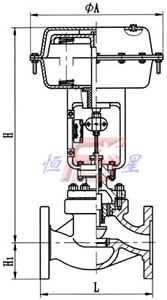

外形尺寸mm
DN
L
H
H1
质量(kg)
φA
PN16
PN40
PN64
普通
高温
PN6
PN16
PN40
PN64
PN6
PN16
PN40
PN64
20
181
194
206
398
548
45
52
65
19
23
285
25
185
197
210
410
560
50
57
70
20
24
40
222
235
251
455
620
65
75
85
26
35
50
254
267
286
457
627
70
82
90
30
40
65
276
292
311
610
790
80
92
100
47
66
360
80
298
317
337
622
807
95
100
107
55
78
100
352
368
394
640
850
105
110
117
125
65
99
150
451
473
508
870
1130
132
142
150
172
130
160
470
200
600
650
890
1150
160
170
187
207
175
250
250
730
775
1203
1523
187
202
225
235
350
470
580
300
850
900
1234
1554
220
230
257
265
500
660
气动单座调节阀
HW-450型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度低，重量轻，装校简便，新型阀体结构紧凑、流道通畅、具有大的流量系数。HW-450型气动单座调节阀操作稳定，具有可靠的动作特性，微小的阀座泄漏、**的流量特性、宽大的可调范围等特点。HW-450型气动单座调节阀以其独特的优点在广泛应用中取得高质量的控制效果。 HW-450技术参数： 阀门口径：DN20～DN300公称压力：0.6MPa～6.4MPa 工作温度：-20～200℃、-40～250℃、-40～450℃ 适用介质：一般流体介质阀体材质：碳钢、不锈钢 驱动方式：气动 更多DN20-DN32调节阀请查看：www.gooobo.com
